Холодильные камеры: как спроектировать зону погрузки

В холодильном складе конструкция погрузочной зоны влияет не только на удобство подъезда грузовых автомобилей. Она также определяет энергопотребление, сохранность температуры продукции, эффективность работы персонала и ежедневные эксплуатационные расходы. Если зона погрузки спроектирована неудачно, при каждом открытии ворот внутрь может поступать тёплый воздух. Кроме того, возникают очереди и задержки при обработке грузов, а холодильное оборудование потребляет больше энергии. Такие проблемы могут казаться незначительными во время строительства, но они сопровождают объект на протяжении всего срока эксплуатации.

Воздухообмен и расходы на охлаждение

Каждый раз, когда открывается дверь холодильной камеры, тёплый и влажный наружный воздух может проникать внутрь. В зоне с интенсивным движением грузовиков частое открывание ворот создаёт дополнительную нагрузку на систему охлаждения.

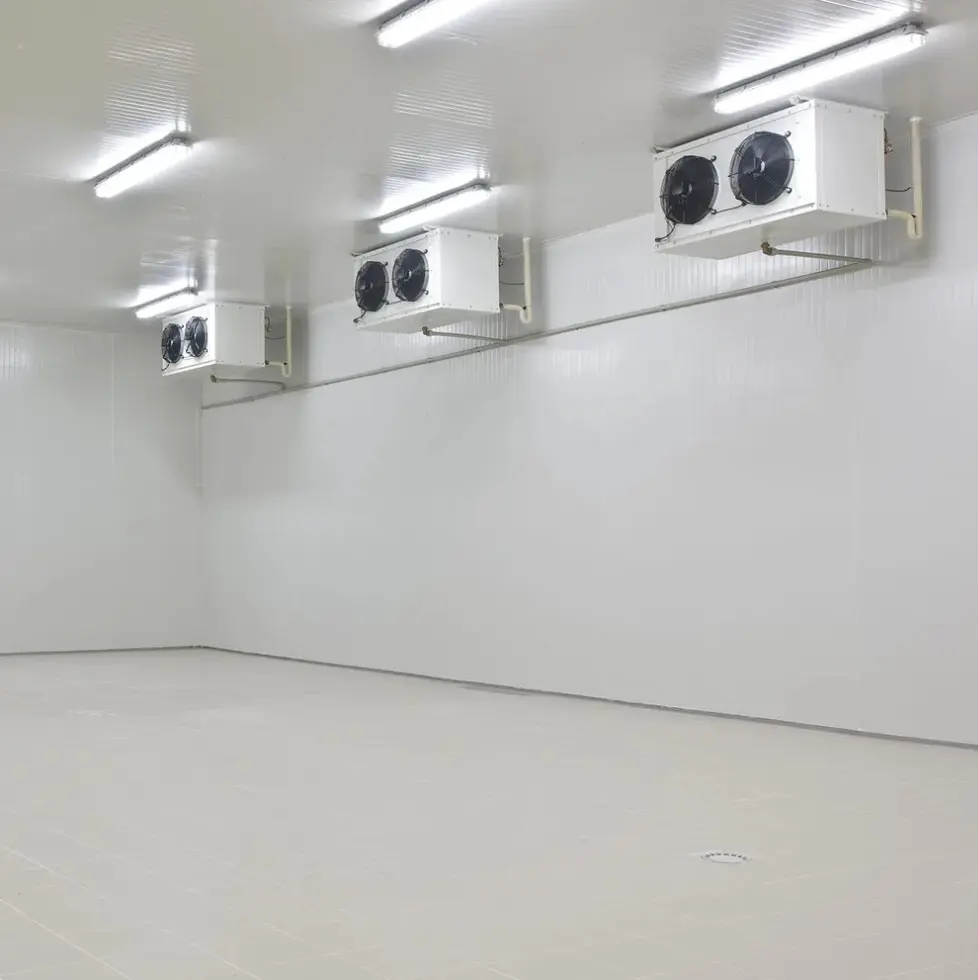

Холодильная установка должна отводить как явное тепло, так и скрытую теплоту, связанную с влагой. Во влажном климате поступающая влага может конденсироваться на холодных поверхностях или образовывать иней возле дверных проёмов. Это увеличивает потребность в размораживании и может привести к дополнительным затратам на обслуживание.

Правильная организация погрузочной зоны помогает уменьшить эти потери. Ворота подходящего размера, скоростные двери, герметичные док-шелтеры и уплотнители ограничивают неконтролируемый воздухообмен. Тамбур или промежуточная зона также могут создать дополнительный барьер между улицей и охлаждаемым помещением.

Оптимальное решение зависит от характера эксплуатации. Распределительному центру с частыми погрузками и разгрузками могут потребоваться скоростные двери и удобная организация движения транспорта. Для небольшого склада с редкими поставками может быть достаточно более простой схемы.

Главное — учитывать частоту открывания ворот при расчёте нагрузки на холодильное оборудование. Даже эффективная холодильная установка может испытывать трудности с поддержанием стабильной температуры, если через погрузочную зону поступает слишком много тепла и влаги.

Планировка зоны погрузки и эффективность работы

Энергопотребление — лишь одна составляющая эксплуатационных расходов. Расстояние между зонами хранения, временного размещения и погрузки также влияет на трудозатраты и скорость обработки продукции.

Представим склад, где замороженные продукты хранятся в глубине здания, а зона погрузки обслуживает охлаждённые товары у входа. Если сотрудникам приходится постоянно перемещаться между зонами с разными температурными режимами, увеличивается время транспортировки и чаще открываются внутренние двери. Неудачная организация движения также может создавать заторы, когда погрузчики, гидравлические тележки и грузовые автомобили работают одновременно.

Практичная планировка по возможности разделяет потоки входящих и исходящих грузов. Она также предусматривает достаточную площадь для временного размещения продукции перед проверкой, сортировкой или отправкой. Если склад работает с товарами при разных температурах, отдельные температурные зоны помогают сократить ненужные перемещения.

Расположение ворот должно соответствовать ожидаемому движению грузов, а не только внешним размерам здания. Например, крупному распределительному центру с высоким товарооборотом могут потребоваться несколько погрузочных постов, чтобы избежать очередей в часы пик. Небольшой склад может эффективно работать с меньшим количеством постов и чётким графиком поставок.

Эти решения влияют не только на удобство. От них зависят производительность персонала, время ожидания транспорта и риск нарушения температурного режима при обработке продукции.

Теплоизоляция, конденсат и конструкция погрузочной зоны

Погрузочная зона входит в состав ограждающих конструкций здания, поэтому её теплотехнические характеристики необходимо учитывать ещё на этапе проектирования. Щели вокруг ворот, недостаточная теплоизоляция стыков и неправильно выполненные узлы пола могут создавать локальные проблемы с теплопередачей.

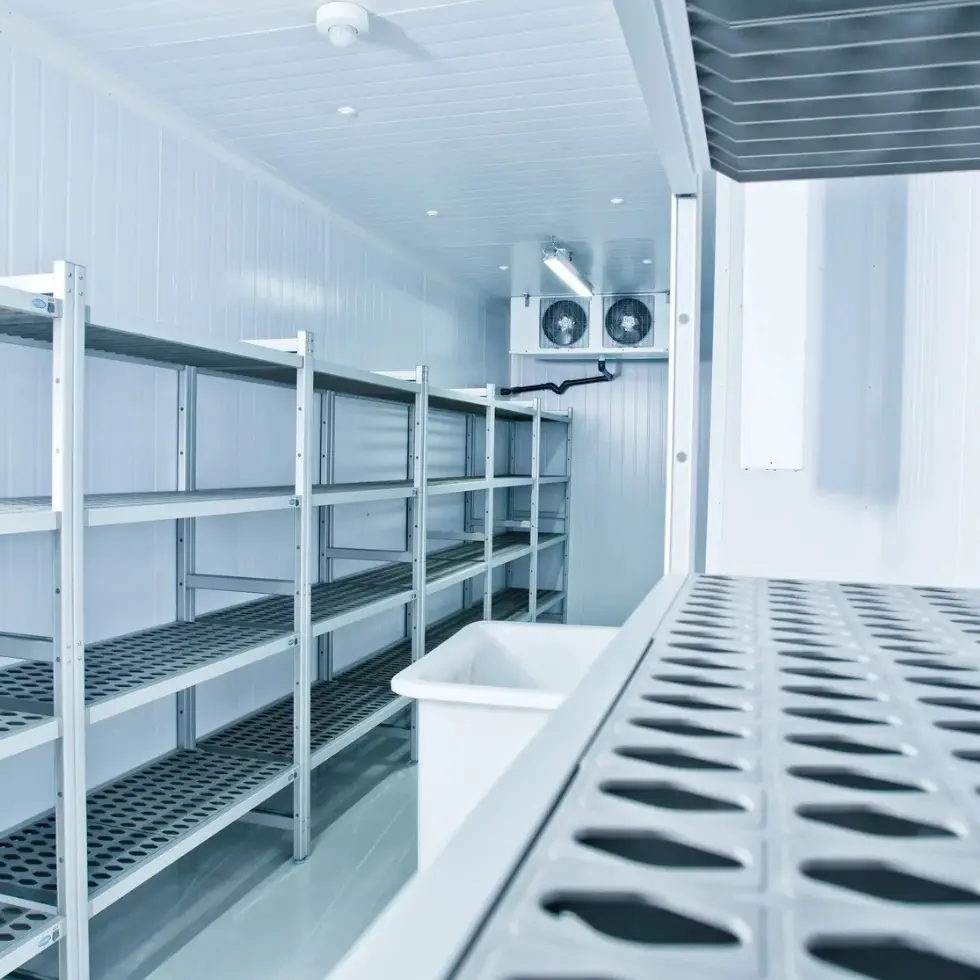

Сэндвич-панели для холодильных камер играют важную роль в поддержании температурной границы между охлаждаемыми и неохлаждаемыми помещениями. Толщина панелей и характеристики утеплителя должны соответствовать заданному температурному режиму и условиям эксплуатации. Однако даже качественные панели не компенсируют плохо выполненные стыки или неправильный монтаж дверных рам.

Не менее важно соединение конструкции погрузочной зоны с теплоизолированным контуром здания. Проектировщикам необходимо согласовать стеновые панели, дверные рамы, теплоизоляцию пола и решения по защите от проникновения водяного пара. При значительной разнице температур недостаточный контроль влажности может привести к образованию конденсата внутри стыков и возле металлических соединений.

К конструкции пола предъявляются отдельные требования. Погрузчики и загруженные паллеты создают повторяющиеся механические нагрузки, а температурные перепады предъявляют дополнительные требования к теплоизоляции и швам. Для морозильных складов в зависимости от грунтовых условий и расчётной температуры могут потребоваться системы подогрева пола или специальные меры защиты от промерзания грунта.

Такие решения могут увеличить первоначальные строительные затраты. Однако подходящая теплоизоляция, износостойкие покрытия и правильно выполненные соединения помогают сократить расходы на обслуживание и электроэнергию в дальнейшем.

Согласуйте конструкцию погрузочной зоны с режимом эксплуатации

Универсального решения для всех холодильных складов не существует. Распределительный центр замороженных продуктов, склад свежих овощей и фруктов и небольшое перерабатывающее предприятие могут существенно различаться по графику поставок и температурным требованиям.

Перед окончательным утверждением проекта стоит оценить размеры грузовых автомобилей, ежедневный объём поставок, интенсивность движения в часы пик, температурные режимы хранения и частоту открывания ворот. Эти данные помогают определить количество погрузочных постов, характеристики дверей, площадь зон временного размещения и необходимость разделения температурных зон.

Также важно рассматривать погрузочную зону как часть единой системы охлаждения и ограждающих конструкций. Согласование сэндвич-панелей для холодильных камер, дверей, уплотнителей и внутренних маршрутов движения на раннем этапе помогает избежать дорогостоящих переделок после ввода объекта в эксплуатацию.

Грамотно спроектированная погрузочная зона не просто упрощает доставку товаров. Она помогает ограничивать поступление тепла, поддерживать качество продукции и обеспечивать предсказуемую работу склада. На протяжении всего срока эксплуатации холодильного объекта совокупный эффект этих решений может оказаться гораздо важнее первоначальной стоимости отдельных ворот или компонентов погрузочного оборудования.
